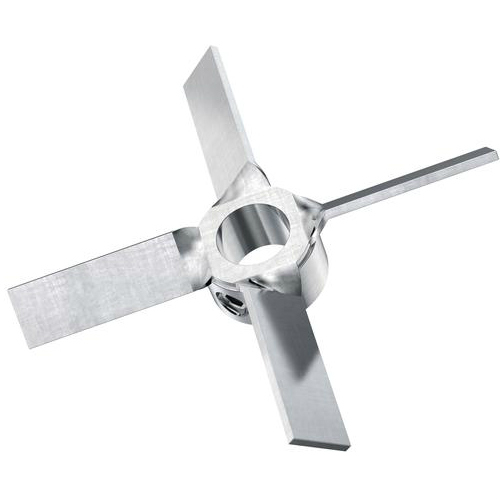

Turbina Pitch Blade ou Misturador de 4 Pás inclinadas de fluxo axial.
A turbina de 4 pás inclinadas, com nome técnico de Pitch Blade é um clássico para quem precisa de arrasto conjulgado com performance em agitação e mistura. As aletas com ângulo de 45 graus, promove excelente equilíbrio de fluxo e transmissão de matéria prima por cm³ em beckers ou recipientes de testes laboratoriais.
O design simples do Impulsor de Turbina de Pitch de Lâmina fornece fluxo radial e axial, gera altos níveis de cisalhamento e proporciona excelente capacidade de mistura com fácil limpeza. Ele se destaca na mistura de alta viscosidade e é econômico em grandes aplicações.
Projetada para ser facilmente removida do eixo para substituição, limpeza ou manutenção.
Características técnicas:
Fabricada 100% no Brasil.
– Medida: 50mm, 100mm, 150mm, 200mm até 600mm
– Chapa: 1,2mm até 8mm
– Material: Aço Inox AISI 304 e 316L
– Acabamento: Teflon, Cerâmica, Eletropolido e Especiais
ATENÇÃO: Não utilizamos aço sem procedência.
Vídeo de Apresentação:
Aplicações:
Transferência de calor, suspensão sólida de baixo nível de líquido. Aplicações sensíveis à velocidade de fluxo que precisam de fluxo radial para interromper o fluxo do plugue.
Principais Vantagens:
- Os dentes simétricos, extremamente leves, garantem segurança com performance.
- Não promove cavitação.
- Máxima segurança em alta rotação.
- Não utilizamos aço inox da China ou Paraguai.
- Alta solubilização e mistura.
- Mais recomendada para misturas que demandam alto bombeamento.
- Inclinação de 90º das aletas, promovem uma maior arrasto de matéria prima.
Como a primeira evolução da turbina de lâmina plana, a Turbina de Lâmina Inclinada ou PBT foi projetada para inclinar as lâminas para promover um fluxo axial maior que o radial. Dependendo do ângulo do passo da lâmina, 45 graus sendo o mais comum, o rotor axial para fluxo radial pode ser ajustado para o processo específico. O PBT de 45 graus é mais comum e aplicado eficientemente em operações de mistura e dispersão, onde são necessárias maior potência e turbulência, como incorporação de pós, transferência de calor e mistura rápida. O passo de 32 graus da lâmina também está disponível dependendo das necessidades do seu processo. A Philadelphia Mixing Solutions se destaca no design do impulsor de pás inclinadas e oferece uma variedade de opções de PBT para aumentar a eficiência de praticamente qualquer processo de mistura.

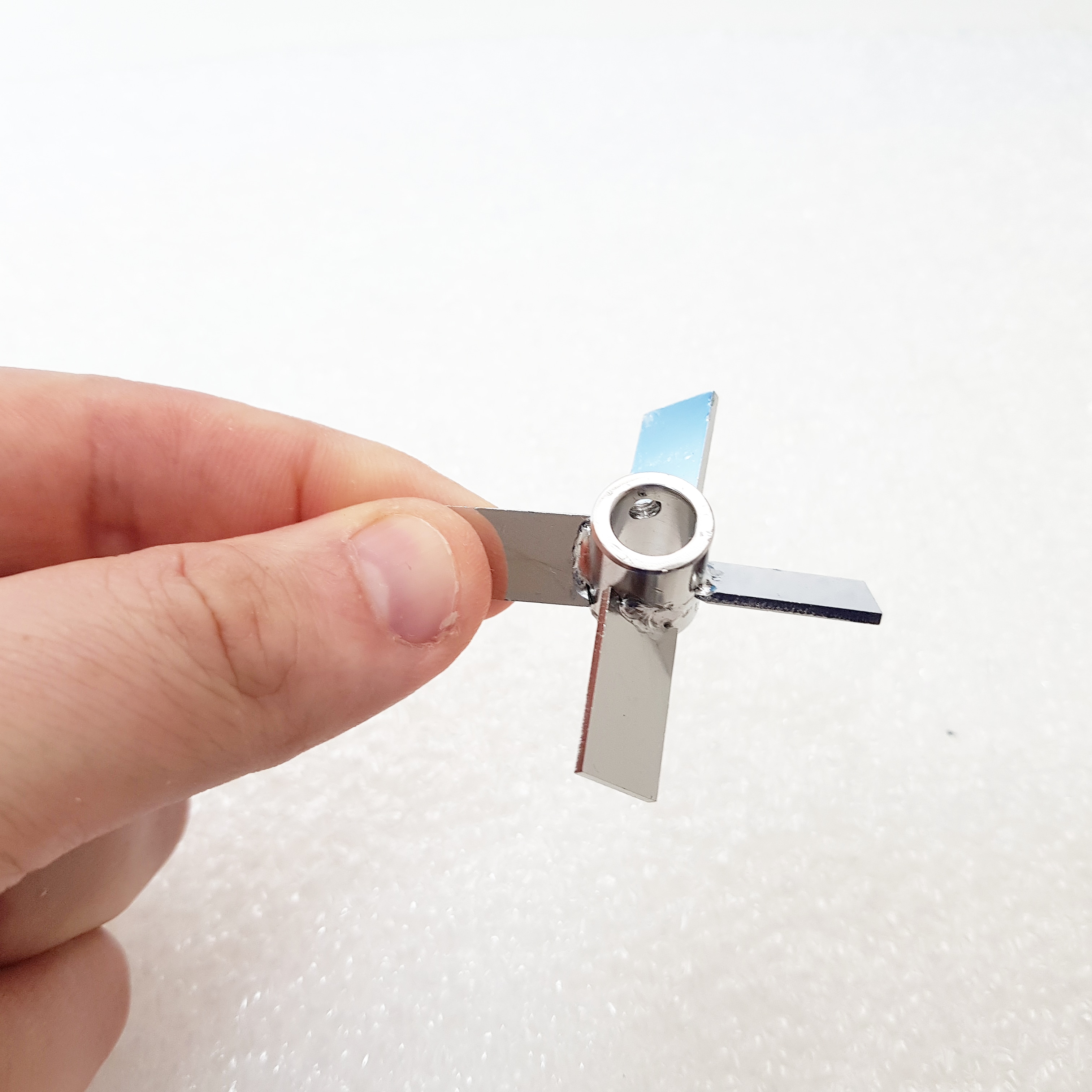

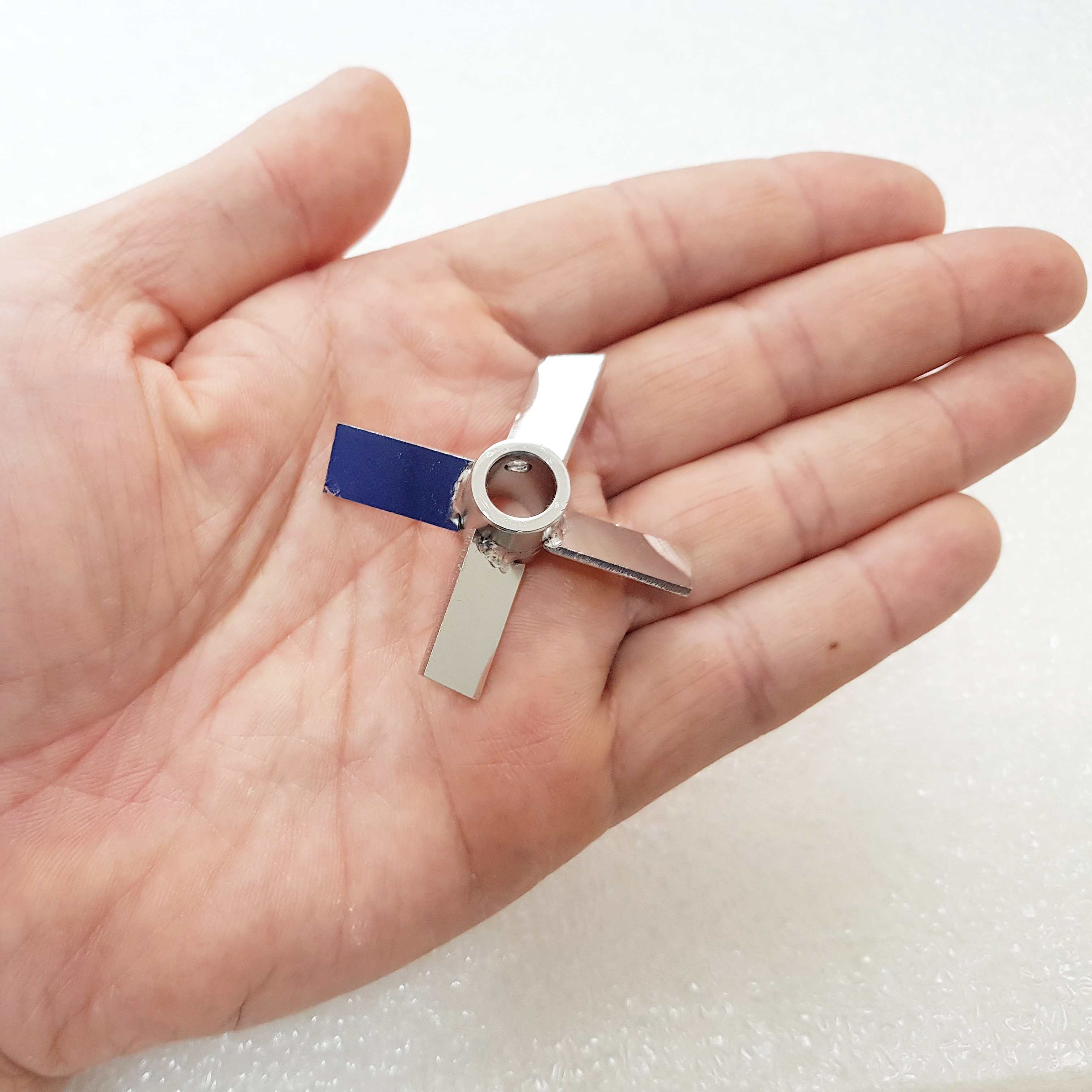

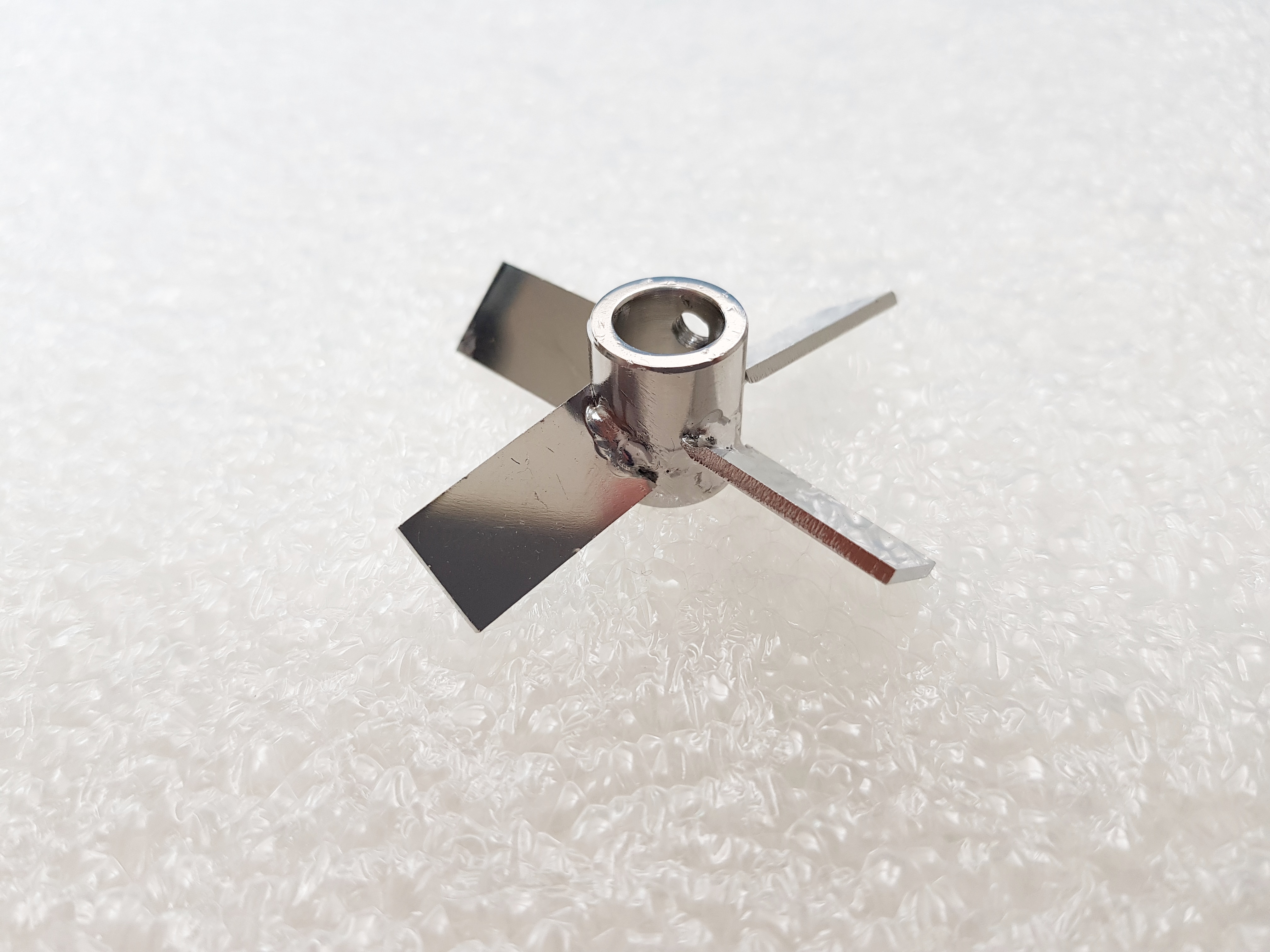

Fotos:

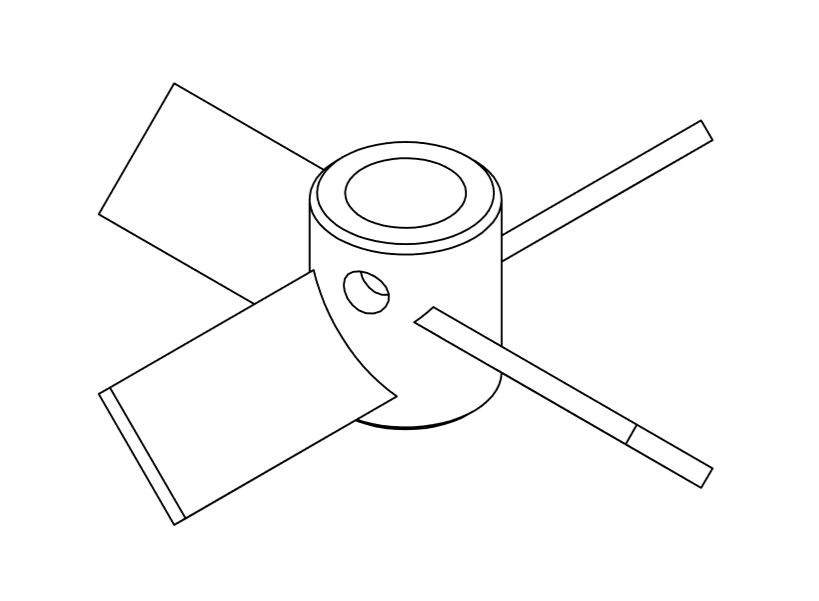

Detalhes Técnicos:
